다이렉트 케이블과 크로스 케이블은 네트워크 장비 간에 연결할 때 사용되는 케이블의 종류다. 각각 다른 종류의 연결을 가능하게 하는 목적으로 설계되었다.
다이렉트 케이블
다이렉트 케이블은 같은 종류의 장비를 연결할 때 사용된다. 예를 들어, 컴퓨터를 스위치에 연결하거나 라우터를 허브에 연결하는 경우에는 다이렉트 케이블을 사용한다. 다이렉트 케이블은 일반적으로 1:1 매핑을 가지고 있어서 핀의 배치가 한쪽에서 다른 한쪽으로 직접 연결되어 있다. 이러한 케이블은 일반적으로 상호 대칭적인 회선으로 구성되어 있다.
크로스 케이블
크로스 케이블은 서로 다른 종류의 장비를 연결할 때 사용된다. 예를 들어, 컴퓨터 간에 직접 통신을 하거나 스위치 간에 직접 연결하는 경우에는 크로스 케이블을 사용한다. 크로스 케이블은 일반적으로 한쪽에서 다른 한쪽으로 핀의 배치를 교차시켜 연결되어 있다. 이렇게 함으로써 송신기와 수신기 사이의 통신이 가능해진다. 크로스 케이블은 일반적으로 상호 교차한 회선으로 구성되어 있다.

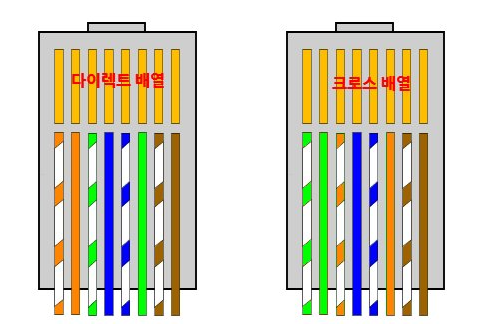

케이블 배열
- 다이렉트 케이블 : 띠주 - 주 - 띠초 - 파 - 띠파 - 초 - 띠갈 - 갈
- 크로스 케이블 : 띠초 - 초 - 띠주 - 파 - 띠파 - 주 - 띠갈 - 갈
